O SMSF é um sistema que contém dispositivo inteligente projetado para medir, em alta velocidade, as amplitudes e ângulos de fase (fasores) de tensões e correntes em um sistema de energia elétrica. O equipamento utilizado é denominado de Unidade de Medição Fasorial (PMU). Diferente das medições convencionais (como oscilógrafos ou medidores tradicionais), o SMSF utiliza uma referência temporal absoluta — fornecida por receptores GPS ou sistemas de tempo preciso (PTP) — para sincronizar as medições em nível de microssegundos.
Essa sincronização permite a comparação direta de fasores em pontos geograficamente distantes, gerando os chamados sincrofasores. O resultado é uma visão “fotográfica” do estado do sistema em tempo real, com taxas de atualização de até 60 fasores por segundo.
Para quem?

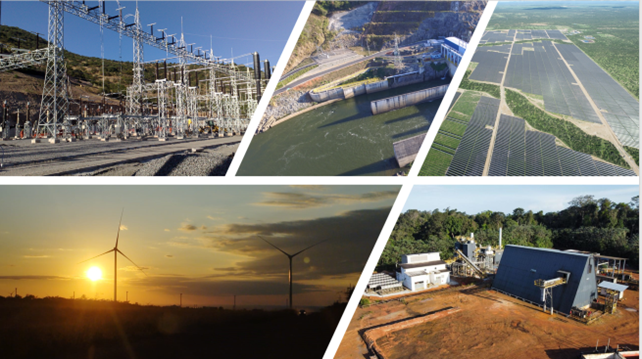

O SMSF é destinado a empresas de Distribuição e Transmissão de energia elétrica, usinas de geração de energia conectados em alta tensão.

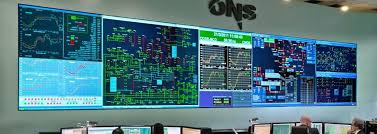

Em um cenário de crescente complexidade no setor elétrico brasileiro com a expansão da geração renovável, interligações regionais e demandas por maior resiliência, a Unidade de Medição Fasorial (PMU) emerge como uma das tecnologias mais estratégicas para o monitoramento em tempo real do Sistema Interligado Nacional (SIN). Também conhecida como Phasor Measurement Unit, a PMU representa o coração do Sistema de Medição de Sincrofasores (SMSF), permitindo a captura sincronizada e precisa de grandezas elétricas em diferentes pontos da rede.
Benefícios
A implantação de um SMSF e do PMU propicia diversos benefícios para o sistema elétrico, como:
Monitoramento em Tempo Real: Permite detectar anomalias, como oscilações ou desequilíbrios, antes que se tornem problemas críticos, reduzindo o risco de blackouts.
Análise de Estabilidade: Ajuda a avaliar a estabilidade do sistema, identificando margens de segurança e prevenindo colapsos, como o ocorrido em grandes sistemas no passado.
Otimização Operacional: Melhora a eficiência na gestão da rede, otimizando o uso de recursos e reduzindo custos operacionais.
Registro de Perturbações: Fornece dados detalhados para análise pós-evento, auxiliando na validação de modelos e na melhoria contínua da infraestrutura.
Fornecemos um sistema completo de PMU com o atendimento das Normas do ONS e ANEEL integrando tecnologia avançada para monitoramento em tempo real, reduzindo tempos de resposta e otimizando o uso de recursos.
A implementação do sistema tem contempla desde as adequações necessárias nos painéis existentes até a instalação dos equipamentos de monitoramento e comunicação com o ONS, propiciando um sistema robusto de monitoramento com a disponibilização das informações essenciais para o correto monitoramento do SIN.
Detalhes da solução...
O processo de medição fasorial envolve:
- Aquisição de sinais analógicos: Tensões e correntes são amostradas a taxas elevadas (geralmente 48-96 amostras por ciclo).
- Estimação do fasor: Uso de algoritmos matemáticos para extrair magnitude e ângulo de fase.
- Sincronização temporal: Cada medição é “carimbada” com o tempo absoluto.
- Transmissão de dados: Os pacotes (frames) são enviados via rede para concentradores (PDC — Phasor Data Concentrator) e sistemas de controle (SCADA, WAMS).
No Brasil, as PMUs operam conforme a Classe M (para monitoramento) ou Classe P (para proteção), conforme definido na norma IEEE C37.118.1.
Normas Técnicas
Para nossas adequações técnicas seguimos as seguintes normas dos agentes do setor:
ANEEL (Agência Nacional de Energia Elétrica)
- Resolução Normativa nº 956/2021: Estabelece os Procedimentos de Distribuição de Energia Elétrica no SIN (PRODIST). Define os requisitos de medição avançada em sistemas de distribuição
- Resolução Normativa nº 846/2019: Aplica sanções por não conformidade com SEPs, incluindo não conformidade com requisitos técnicos de medição e proteção
ONS (Operador Nacional Sistema)
- Módulo 2 – Submódulo 2.13: Requisitos mínimos para Sistemas de Medição Sincronizada de Fasores: Define os requisitos técnicos mínimos para PMUs, PDCs, rede de comunicação, precisão, testes e integração ao SMSF-ONS.
- Módulo 2 – Critérios e Requisitos: Inclui requisitos mínimos para instalação, testes, manutenção e conformidade de SEPs.
Somos uma empresa de engenharia com grande experiência no setor elétrico brasileiro, nossa equipe de engenheiros qualificados consegue realizar os estudos e implementações necessárias para um correto funcionamento do PMU propiciando um sistema seguro e eficiente.
