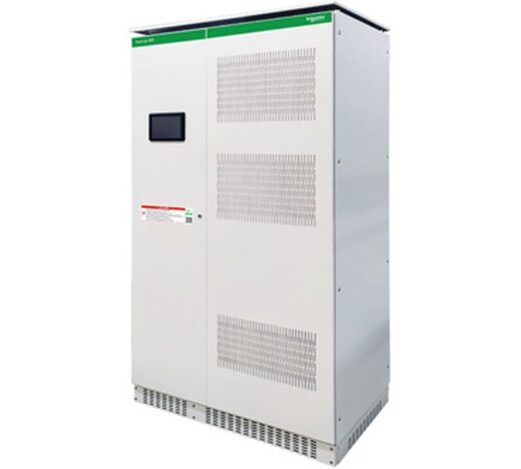

DVR – Dynamic Voltage Restorer
O DVR (Dynamic Voltage Restorer) é um equipamento de alto rendimento e rápida atuação, projetado para eliminar eventos de subtensão e sobretensão nas cargas que alimenta, tudo isso sem a necessidade de baterias. Este dispositivo assegura a estabilidade e a continuidade do fornecimento de energia, protegendo os equipamentos conectados a ele contra variações indesejadas de tensão.
Aplicação
O regulador de tensão é aplicável para unidades consumidoras de todos os portes, sendo especialmente recomendado para clientes com cargas sensíveis a transitórios de tensão (sags e swells). Esses clientes incluem ambientes hospitalares, indústrias com processos automatizados e datacenters, onde variações na tensão elétrica podem resultar em riscos à saúde ou em perdas de produção.
Ambientes Hospitalares
Datacenters
Indústria altamente automatizada
Benefícios
O DVR garante a manutenção dos níveis de tensão na sua saída mesmo quando há instabilidade na tensão de alimentação do equipamento. Essa capacidade traz inúmeros benefícios, tais como:
- Redução dos tempos de parada para correção de falhas geradas por sags e swells
- Aumento da resiliência do sistema através da estabilidade da alimentação de cargas críticas
- Baixo custo de manutenção pois o DVR foi desenvolvido com tecnologia que dispensa uso de baterias
- Baixo custo de operação pois o DVR opera com eficiência de 98,5%
- Tempo de resposta menor que 3ms
- Mitigação de afundamentos de tensão na ordem de 70% do valor nominal
- Correção em caso de interrupção monofásica
Como escolher o seu?
Entre em contato conosco para que um dos nossos especialistas possa ajudá-lo na escolha da solução mais adequada para você!
Para escolher o seu DVR são necessárias pouquíssimas informações:
- O tipo da sua rede: 3P ou 3P+N
- Tensão nominal de linha: 220V, 380V, 440V
- Potência do circuito: de 150kVA a 900kVA
Níveis de afundamentos identificados
Detalhes da solução
Variações de tensão
As variações de tensão são eventos transitórios que impactam na amplitude dos sinais de tensão. Essas variações são chamadas de sobretensão (swell) quando o valor instantâneo é maior que o valor nominal, ou subtensão (sags/dips) quando o valor instantâneo é menor que o valor nominal de tensão.

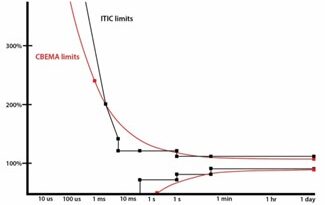

A curva CBEMA (Computer Business Equipment Manufacturers Association), publicada na norma IEEE-446 e apresentada na figura abaixo, indica os limites aceitáveis de variação de tensão, bem como a duração deste evento.
A curva CBEMA é dividida em 3 regiões:
- Região A – Região de imunidade: equipamentos não sofrem alteração em seu funcionamento
- Região B – Região de susceptibilidade: equipamentos apresentam possibilidade de danos permanentes devido a sobretensões transitórias e elevações de tensões.
- Região C – Região de sensibilidade: equipamentos apresentam falhas de operação devido aos afundamentos de tensão (ou interrupção no fornecimento de energia).
A sobretensão geralmente é causada principalmente por manobras inadequadas de grandes cargas e descargas atmosféricas. Já a subtensão geralmente é causada por falhas no fornecimento de energia da distribuidora de energia, partida de grandes máquinas e sobrecarga de sistemas.
- Funcionamento de um DVR

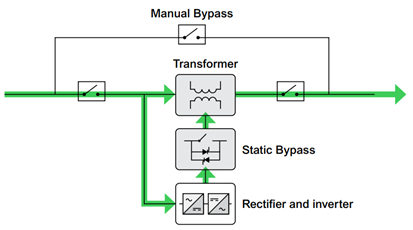

O DVR é um equipamento adaptativo, sem baterias, baseado em um sistema de monitoramento ativo composto por um retificador e um inversor. Esse sistema é responsável por monitorar a tensão de entrada continuamente e corrigir desbalanços e flutuações de tensão. O esquemático simplificado da solução pode ser visto na imagem abaixo:
