Sistema de Medição de Faturamento
Soluções completas para medição de faturamento para geradoras, transmissoras, distribuidoras e grandes consumidores de energia elétrica.
O que é?
O Sistema de Medição de Faturamento (SMF) é uma solução que garante a medição precisa e confiável de energia elétrica em conformidade com os mais altos padrões regulatórios.
A entrega turnkey da Prolux engloba todas as etapas do projeto: desenvolvimento técnico, fabricação e montagem de painéis, instalação em campo, comissionamento e entrega da documentação técnica usada pelo ONS.
Com uma execução turnkey, é possível obter eficiência e precisão em todas as fases, resultando em sistemas prontos para atender às normativas e às demandas do mercado de energia.
Para quem?
A solução é ideal para agentes de geração e transmissão de energia, grandes indústrias e distribuidoras que operam na interface entre geração, transmissão e distribuição (GTD) e sujeitas às normativas e Procedimentos de Rede do ONS.
Benefícios
Optar pelo SMF turnkey significa contar com uma solução completa e integrada, que elimina a complexidade de gerenciamento de múltiplos fornecedores.
- Optar pelo SMF turnkey significa contar com uma solução completa e integrada, que elimina a complexidade de gerenciamento de múltiplos fornecedores.
Com a Prolux, todas as etapas — desde o projeto até a instalação e comissionamento — são realizadas por uma única equipe especializada, garantindo eficiência, prazos reduzidos e conformidade total com as exigências do ONS.
- Com a Prolux, todas as etapas — desde o projeto até a instalação e comissionamento — são realizadas por uma única equipe especializada, garantindo eficiência, prazos reduzidos e conformidade total com as exigências do ONS.
Além disso, o SMF turnkey garante alta confiabilidade na medição e monitoramento da energia elétrica, reduzindo riscos operacionais e facilitando o atendimento às regulamentações vigentes.
- Além disso, o SMF turnkey garante alta confiabilidade na medição e monitoramento da energia elétrica, reduzindo riscos operacionais e facilitando o atendimento às regulamentações vigentes
A experiência da Prolux e seu histórico de sucesso no setor trazem segurança e qualidade em cada entrega, gerando um impacto direto na otimização dos processos e na tranquilidade do cliente.
- A experiência da Prolux e seu histórico de sucesso no setor trazem segurança e qualidade em cada entrega, gerando um impacto direto na otimização dos processos e na tranquilidade do cliente.
Detalhes da solução...
A solução contempla todas as fases do projeto, incluindo: desenvolvimento do projeto SMF, fabricação e montagem do painel de SMF em fábrica, instalação em campo, comissionamento e entrega de toda documentação técnica exigida pelo ONS.
Projeto SMF (Cadernos ONS):
Cada projeto é desenvolvido com base nas necessidades específicas do cliente e conforme os padrões do ONS, em 12 arquivos separados, gravados da seguinte forma:
01_-_CARTA_DE_PRÉ_APROVAÇÃO*
02_-_PARECER_DE_LOCALIZAÇÃO
03_-_RELATÓRIO_DESCRITIVO
04_-_DIAGRAMA_UNIFILAR
05_-_DIAGRAMA_TRIFILAR
06_-_DESENHO_CONSTRUTIVO_DO_PAINEL
07_-_DESENHO_DO_PAINEL_COM_MEDIDORES
08_-_DIAGRAMA_DE_ALIMENTAÇÃO_DOS_MEDIDORES
09_-_DIMENSIONAMENTO_DE_CABEAÇÃO
10_-_DESENHO_DE_PLACA_DE_TC
11_-_DESENHO_DE_PLACA_DE_TP
12_-_ARQUITETURA_DE_COMUNICAÇÃO
01 CARTA_DE_PRÉ_APROVAÇÃO*
02 PARECER_DE_LOCALIZAÇÃO
03 RELATÓRIO_DESCRITIVO
04 DIAGRAMA_UNIFILAR
05 DIAGRAMA_TRIFILAR
06 DESENHO_CONSTRUTIVO_DO_PAINEL
07 DESENHO_DO_PAINEL_COM_
MEDIDORES
08 DIAGRAMA_DE_ALIMENTAÇÃO
_DOS_MEDIDORES
09 DIMENSIONAMENTO_DE_CABEAÇÃO
10 DESENHO_DE_PLACA_DE_TC
11 DESENHO_DE_PLACA_DE_TP
12 ARQUITETURA_DE_COMUNICAÇÃO
Os projetos eletromecânicos possuem detalhes funcionais e construtivos do painel de SMF, bem como suas ligações com o sistema elétrico da subestação.
Montagem do PMF:

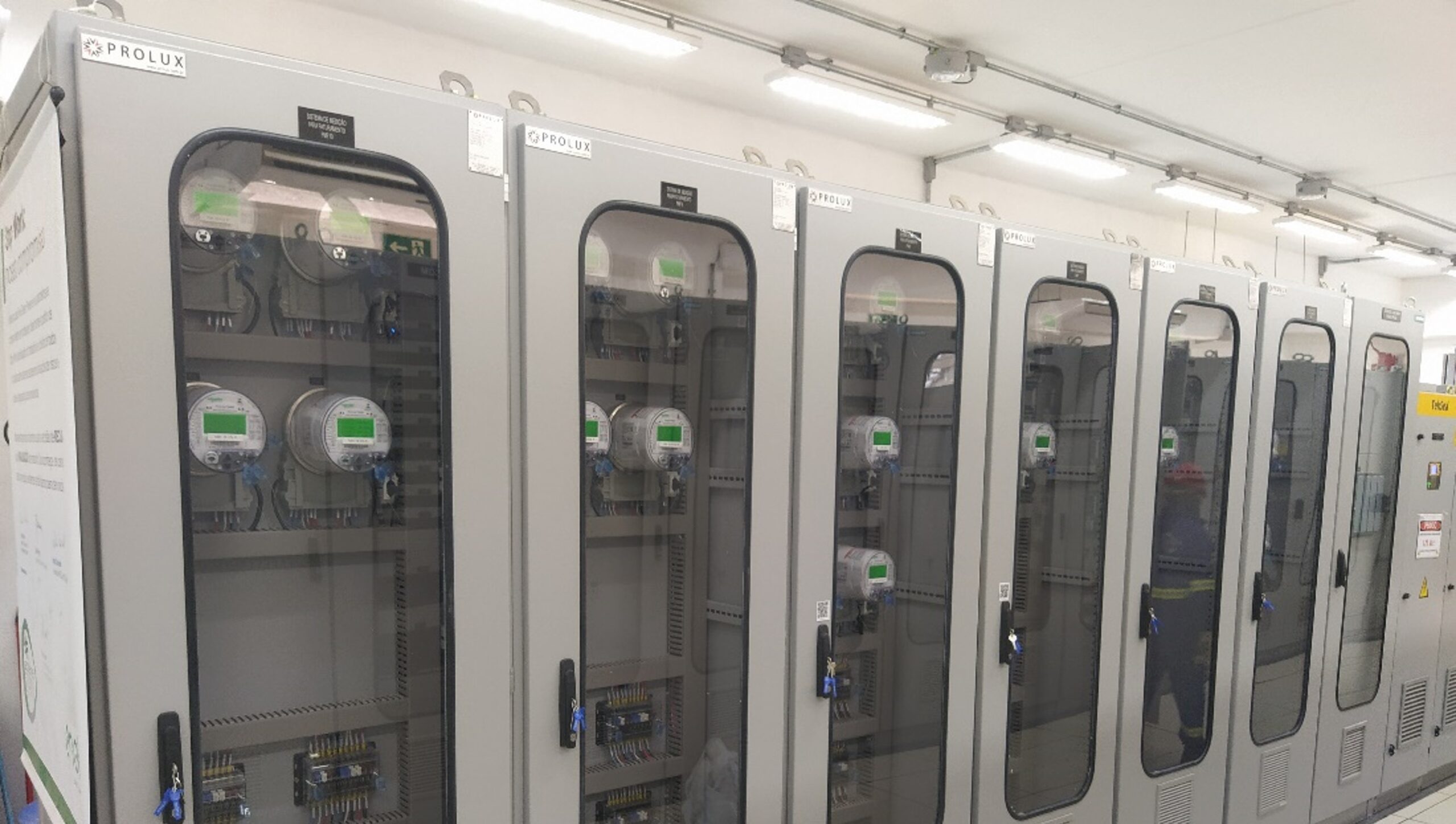

Em fábrica própria, é realizada a fabricação e montagem do Painel de Medição para Faturamento (PMF) conforme projeto aprovado e seguindo todas as especificações técnicas e de segurança. Após a montagem, realiza-se o Teste de Aceitação em Fábrica (TAF) no qual são testados os aspectos funcionais e construtivos do PMF.
Instalação do SMF:
A instalação do SMF, realizada pela equipe Prolux, consiste na instalação mecânica e elétrica do PMF. Sendo realizada a conexão entre cabos de sinais de TCs e TPs e o medidor de energia, conexão dos cabos de alimentação auxiliar no PMF, e conexões de rede, garantindo que o painel seja integrado ao sistema elétrico do cliente.
Comissionamento do SMF:
O comissionamento é realizado atendendo os procedimentos de rede do ONS – Submódulo 7.11 – Implantação do Sistema de Medição para Faturamento. E engloba a verificação do funcionamento do Sistema de Medição incluindo o PMF, TCs, TPs e conexões. Neste momento os medidores são parametrizados e é realizado um estudo vetorial através de injeção de carga artificial nos terminais secundários dos TIs para garantir o funcionamento do sistema de medição.
Emissão de Documentação:
- Projeto SMF (Caderno ONS): Os conhecidos “Cadernos ONS”, formalmente chamados de Projeto SMF, são encaminhados conforme padrão solicitado nos Procedimentos de Rede.
- Projeto Eletromecânico do PMF: é enviado o projeto elétrico funcional e construtivo do painel de SMF a ser fornecido, com todas as especificações necessárias para aprovação junto ao agente conectado e ao ONS. Assim como a arquitetura de comunicação para conexão à rede da subestação.
- Relatório de TAF: é apresentado o Relatório dos Testes de Aceitação em Fábrica, que compõe os resultados de todos os testes funcionais, construtivos e lógicos realizados no PMF e seus equipamentos internos (medidores, GPS, switch).
- Relatório de Comissionamento: é encaminhado conforme padrão solicitado nos Procedimentos de Rede para aprovação do ONS, contendo todos os testes realizados em campo para comprovar o funcionamento do SMF.
